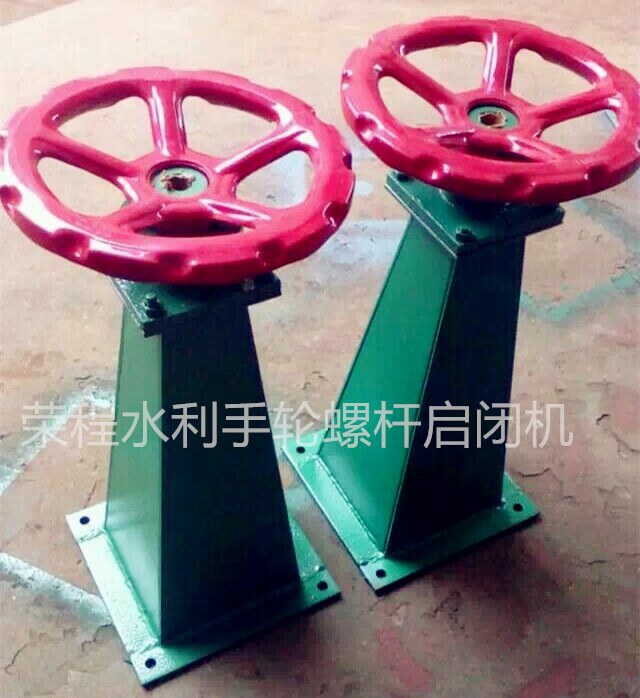

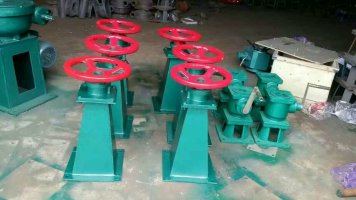

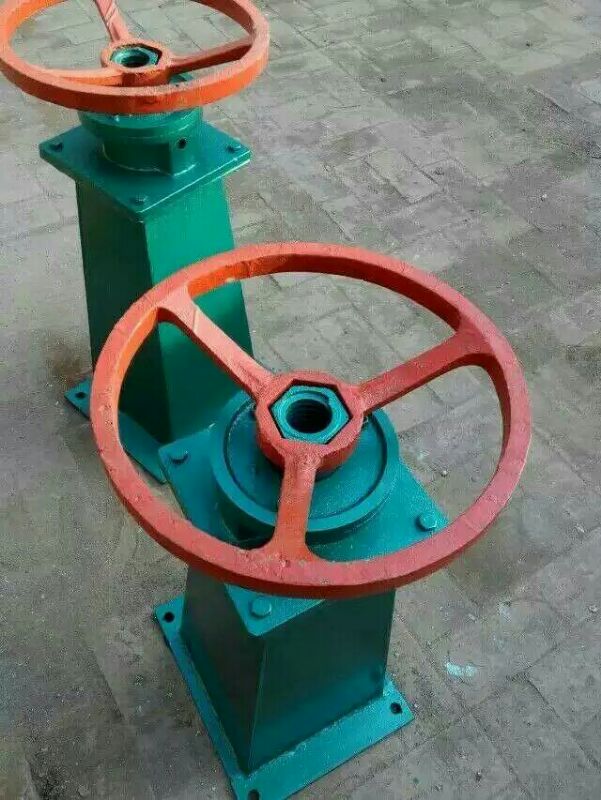

手盤式螺桿啟閉機

 手盤螺桿啟閉機，又稱為手輪螺桿啟閉機，是水利機械產品閘門啟閉機關系到水工建筑物的正常運行，除應滿足一般起重機械的設計要求外，工作安全可靠和操作靈活方便具有特殊的意義。該系列產品設計合理，操作簡便，靈活，便于安裝，平原山區有電無電均可使用，并具有防盜水功能，安全可靠。主要用于水力水電、市政建設、給水排水、水產養殖、農用水利建設等工程。手動螺桿啟閉機又稱為：“手搖螺桿啟閉機”，它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能，閘門可停留在任何位置。并且配有防盜嘴及專用扳手，具有防盜水功能。螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。



　　該系列產品設計合理，操作簡便，靈活，便于安裝，平原山區有電無電均可使用，并具有防盜水功能，安全可靠。主要用于水力水電、市政建設、給水排水、水產養殖、農用水利建設等工程。手動螺桿啟閉機又稱為：“手搖螺桿啟閉機”，它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能，閘門可停留在任何位置。并且配有防盜嘴及專用扳手，具有防盜水功能。螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。

　　手盤式螺桿啟閉機的安裝步驟：

　　1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o;手搖啟閉機底座與基礎布置平面的接觸面積要達到90%以上;螺桿軸線要垂直閘臺上衡量的水平面;要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。

　　2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。

　　3、對于安裝手搖啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。

　　4、在安裝手搖啟閉機時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。

　　5、 對于手搖啟閉機產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。

　　6、 在手搖啟閉機產品安裝完畢，要對手搖啟閉機機器進行清，補修已損壞的保護油漆，灌注潤滑脂。

　　手盤式螺桿啟閉機調試方法及注意事項：

　　1、當啟閉機在無荷載的情況下,保證三相電流不平衡不超過正負10%，并測出電流值。

　　2、對于上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。

　　3、對于手盤螺桿式啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。

　　4、手盤螺桿式啟閉機安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。
